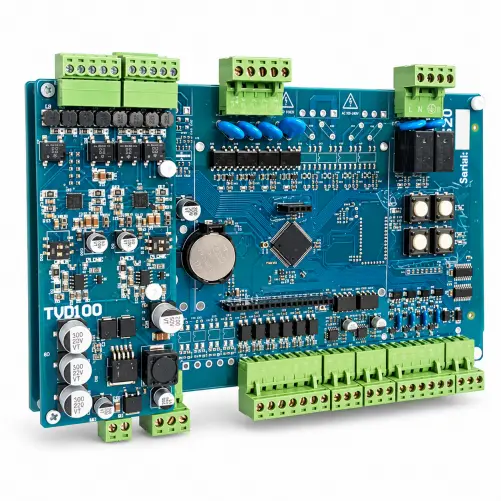

کنترلر چیلر تک‌مداره TS20
اگر چیلر شما یک مدار سرمایشی دارد، TS20 از محصولات TESIA می‌تواند کنترل کامل آن را در یک دستگاه انجام دهد. این کنترلر در یک مدار ۲ کمپرسور و ۳ فن کندانسور را مدیریت می‌کند.
با ۶ ورودی دیجیتال، ۶ ورودی آنالوگ و ۶ خروجی دیجیتال، TS20 ظرفیت اتصال لازم برای سنسورها، حفاظت‌ها و تجهیزات مدار را دارد. ظرفیت‌دهی پله‌ای، هیت‌پمپ و دیفراست، آنتی‌فریز و ارتباط با درایور شیر انبساط الکترونیکی هم از امکانات آن است.
امکانات اصلی TS20
- کنترل ۲ کمپرسور و ۳ فن کندانسور در یک مدار
- ظرفیت‌دهی پله‌ای متناسب با بار سیستم
- حالت هیت‌پمپ و دیفراست
- حفاظت آنتی‌فریز و کنترل پمپ اواپراتور
- توزیع زمان کار کمپرسورها بر اساس ساعت کارکرد
- ارتباط با درایور شیر انبساط الکترونیکی (EEV)
- ورودی‌ها و خروجی‌های قابل کانفیگ برای پمپ، کمپرسور، فن، آلارم و سایر تجهیزات
- ساعت داخلی RTC برای ثبت دقیق رویدادها
ورودی و خروجی‌های TS20
TS20 ورودی و خروجی کافی برای راه‌اندازی یک مدار کامل چیلر را در یک دستگاه فراهم می‌کند:
- ۶ ورودی دیجیتال برای فشارسوئیچ‌ها، فلوسوئیچ، اورلود و سایر حفاظت‌ها
- ۶ ورودی آنالوگ شامل ۴ ورودی یونیورسال و ۲ ورودی مخصوص دما
- ۶ خروجی دیجیتال شامل ۴ خروجی رله حالت جامد (SSR) و ۲ خروجی رله
- ۲ خروجی آنالوگ ۰ تا ۱۰ ولت
آلارم و عیب‌یابی
TS20 صفحه‌ای مخصوص آلارم‌ها دارد و بیش از ۱۰۰ کد خطا را پوشش می‌دهد. وقتی مشکلی پیش بیاید، نوع خطا روی نمایشگر مشخص می‌شود و خروجی آلارم هم فعال می‌شود.
با تاریخچه آلارم‌ها (Alarm History) تکنسین می‌تواند خطاهای قبلی را مرور کند و علت مشکل را سریع‌تر پیدا کند.
توسعه سیستم با Master/Slave
اگر ظرفیت یک دستگاه کافی نبود، لازم نیست کنترلر را عوض کنید. TS20 می‌تواند در نقش Master یا Slave کار کند و چند کنترلر از طریق شبکه با هم هماهنگ شوند.
در این ساختار تا ۱۶ مدار و ۳۲ کمپرسور قابل هماهنگی است؛ بنابراین برای چیلرهای ماژولار و پروژه‌هایی که در آینده گسترش پیدا می‌کنند مناسب است.
ارتباط با BMS و نمایشگر
TS20 از پروتکل Modbus RTU روی RS485 پشتیبانی می‌کند و می‌توان آن را به این سیستم‌ها وصل کرد:
- سیستم مدیریت ساختمان (BMS)
- PLC و سیستم‌های مانیتورینگ
- سایر تجهیزات سازگار با Modbus RTU
برای اتصال نمایشگر HMI هم یک پورت RS485 جداگانه در نظر گرفته شده است، پس اتصال به BMS و نمایشگر با هم تداخلی ندارند.
مشخصات فنی و سخت‌افزاری TS20
| ویژگی | مشخصات |
|---|---|
| ساختار مدار | تک‌مداره؛ ۲ کمپرسور و ۳ فن کندانسور |
| پردازنده | ۳۲ بیتی |
| نمایشگر | گرافیکی ۶۴ × ۱۲۸ |
| ورودی دیجیتال | ۶ ورودی |
| خروجی دیجیتال | ۶ خروجی قابل کانفیگ؛ ۴ خروجی SSR و ۲ خروجی رله |
| ورودی آنالوگ | ۶ ورودی؛ ۴ ورودی یونیورسال + ۲ ورودی مخصوص دما |
| ورودی‌های یونیورسال | ۰ تا ۵ ولت، ۰.۵ تا ۴.۵ ولت، ۴ تا ۲۰ میلی‌آمپر، ۰ تا ۱۰ ولت و NTC |
| خروجی آنالوگ | ۲ خروجی ۰ تا ۱۰ ولت |
| ارتباطات | ۲ پورت RS485 با پشتیبانی از Modbus RTU |
| کاربرد پورت‌های RS485 | HMI و ارتباط مستر/اسلیو |
| تغذیه سنسورها | خروجی داخلی ۲۴ و ۵ ولت برای ترانسمیترهای فشار |
| تغذیه کنترلر | ۲۴ ولت AC/DC |
| ساعت داخلی | RTC |
نرم‌افزار دسکتاپ TESIA
برای تنظیم پارامترها و بررسی وضعیت کنترلر می‌توانید از نرم‌افزار دسکتاپ TESIA استفاده کنید. راه‌اندازی و عیب‌یابی از طریق کامپیوتر انجام می‌شود و نیازی نیست همه کارها را روی صفحه کوچک دستگاه انجام دهید.
TS20 برای چه پروژه‌هایی مناسب است؟
TS20 برای چیلرهای تک‌مداره با ۲ کمپرسور و ۳ فن کندانسور انتخاب مناسبی است، مخصوصاً وقتی می‌خواهید کنترل کامل مدار را با یک کنترلر ساده و کم‌هزینه انجام دهید.
اگر چیلر شما دومداره است، کنترلر TS28 گزینه مناسب‌تری است. برای ظرفیت‌های بالاتر هم می‌توان چند TS20 را در ساختار Master/Slave به هم وصل کرد.
سوالات متداول درباره کنترلر TS20
درخواست قیمت و مشاوره فنی
برای قیمت و مشاوره فنی TS20 با کارشناسان TESIA تماس بگیرید یا با مجموعه TESIA بیشتر آشنا شوید.
