مقدمه
تاچ پنلهای صنعتی (HMI) امروزه به رابط کاربری اصلی در کنترل و مانیتورینگ سیستمهای چیلر تبدیل شدهاند. این نمایشگرهای لمسی پیشرفته، امکان مدیریت یکپارچه پارامترهای حیاتی، تنظیم دقیق عملکرد و تشخیص سریع خطاها را برای اپراتورها فراهم میکنند. در این مقاله به بررسی کامل معیارهای انتخاب، روش نصب اصولی و بهرهبرداری بهینه از تاچ پنل صنعتی چیلر میپردازیم. مواردی چون پروتکلهای ارتباطی، مقاومت محیطی، قابلیتهای نرمافزاری و یکپارچهسازی با سیستم کنترل مرکزی که برای مهندسان تاسیسات و تکنسینهای فنی ضروری است، به تفصیل بررسی خواهد شد.
1. تحول رابط کاربری در سیستمهای تهویه مطبوع
رابط کاربری (User Interface) قلب تپنده تعامل انسان با ماشین است. در صنعت تهویه مطبوع و تبرید، این تحول مسیری روشن را طی کرده است: از کلیدها و چرخهای مکانیکی ساده گرفته تا تاچ پنلهای صنعتی پیشرفته امروزی. این تکامل تنها تغییر در ظاهر نبوده، بلکه انقلابی در دقت کنترل، کیفیت مانیتورینگ و بهرهوری عملیاتی ایجاد کرده است.
سیر تکاملی رابط کاربری در HVAC :
- عصر مکانیک (دهههای ابتدایی) :
کنترل توسط سوئیچها، دیمرها و ترموستاتهای دوار
محدودیت:تنظیمات محدود، فقدان مانیتورینگ، عیبیابی سخت
2. عصر دیجیتال (ظهور میکروکنترلرها) :
استفاده از صفحات نمایش سگمنتی (Segment) و کی پدهای عددی
پیشرفت:امکان تنظیم پارامترهای بیشتر، نمایش مقادیر دیجیتال
3. عصر هوشمند (امروز) :
سلطه تاچ پنلهای صنعتی (HMI) با صفحات رنگی لمسی
انقلاب:رابط گرافیکی (GUI) شهودی،کنترل یکپارچه چندین دستگاه،ثبت داده،اتصال شبکه و هشدارهای هوشمند
چرا این تحول یک جهش ضروری بود ؟
افزایش پیچیدگی سیستمها : چیلرهای امروزی با کمپرسورهای دورمتغیر (VFD)، شیرهای انبساط الکترونیکی (EEV) و سنسورهای متعدد، نیازمند کنترل گرافیکی و مرکزی هستند.
نیاز به دادهمحوری : تصمیمگیری برای تعمیرات پیشگیرانه و بهینهسازی انرژی مستلزم دسترسی به تاریخچه عملکرد و نمودارهای تجزیهوتحلیل است.
کاهش خطای اپراتور : رابط های شهودی احتمال خطای انسانی را در تنظیم پارامترهای حساس (مانند فشار و دمای تنظیم) به شدت کاهش میدهند.
مدیریت از راه دور : قابلیت اتصال به شبکه (Ethernet, WiFi) و مدیریت از طریق وب یا موبایل ، نیاز به حضور فیزیکی دائمی را از بین برده است.
در واقع، حرکت به سمت تاچ پنلهای صنعتی ، پاسخ طبیعی صنعت به نیازهای دقت بیشتر، اتوماسیون قویتر و هوشمندی فراگیر در مدیریت تأسیسات است. این تحول، اپراتور را از یک کاربر منفعل به یک مدیر فعال سیستم تبدیل کرده است.
2.تاچ پنل صنعتی (HMI) چیست و چگونه کار میکند؟
تاچ پنل صنعتی یا HMI (Human Machine Interface) ، رابط کاربری بین اپراتور و سیستم کنترل صنعتی است. در سیستمهای تهویه مطبوع و چیلرها، این دستگاه وظیفه نمایش پارامترهای حیاتی (دما، فشار، جریان) و دریافت فرمانهای کنترلی را بر عهده دارد.
نحوه کار تاچ پنل صنعتی :
1. دریافت داده : اطلاعات از سنسورها و کنترلرهای مرکزی (مثل PLC) از طریق پروتکلهای صنعتی (مانند Modbus، BACnet، Profibus) دریافت میشود.
2. پردازش و نمایش : دادهها پردازش شده و به صورت گرافیکی(نمودار، اعداد، آیکونها) روی صفحه نمایش لمسی نشان داده میشوند.
3. دریافت فرمان : اپراتور با لمس صفحه، دستورات (روشن/خاموش، تنظیم نقطهکار، تغییر حالت) را صادر میکند.
4. ارسال فرمان : این دستورات به کنترلر مرکزی ارسال شده و اجرا میشوند.

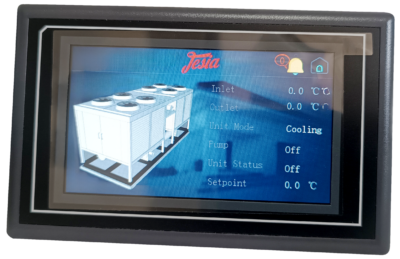

کاربرد در چیلرها :
- مانیتورینگ لحظهای عملکرد کمپرسور، کندانسور و اواپراتور
- تنظیم پارامترها مانند دمای آب ورودی/خروجی
- هشدار و ثبت خطاها برای تعمیرات پیشگیرانه
- کنترل چند دستگاه از یک ایستگاه مرکزی
این سیستمها با جایگزینی صفحات مکانیکی و دکمههای سنتی،دقت کنترل را افزایش داده و خطای انسانی را در مدیریت چیلرها کاهش میدهند.
3.مزایای کلیدی استفاده از تاچ پنل در کنترل چیلر
استفاده از تاچ پنل صنعتی (HMI) در سیستمهای چیلر، پنج مزیت اصلی و قابل اندازهگیری به همراه دارد:
1. کنترل متمرکز و یکپارچه :مدیریت تمام پارامترهای چیلر (دما، فشار، جریان) از یک ایستگاه واحد، امکان تنظیم هماهنگ و کاهش خطا را فراهم میکند.
2. مانیتورینگ لحظهای و پیشگیرانه :نمایش گرافیکی و Real-Time عملکرد سیستم، امکان تشخیص زودهنگام انحرافات و اقدام قبل از وقوع خرابی را میدهد.
3. کاهش چشمگیر خطای اپراتور :با حذف دکمهها و سوئیچهای متعدد و استفاده از رابط کاربری شهودی ، احتمال تنظیمات نادرست به حداقل میرسد.
4. ذخیرهسازی و تحلیل داده :قابلیت ثبت تاریخچه عملکردبرای تحلیل مصرف انرژی، محاسبه بهرهوری (EER/COP) و برنامهریزی تعمیرات.
5. قابلیت اتصال و کنترل از راه دور :پشتیبانی از اتصال شبکه (Ethernet/Wi-Fi) و پروتکلهای صنعتی برای مانیتورینگ و کنترل از طریق موبایل یا وب.
این مزایا منجر به بهینهسازی مصرف انرژی، افزایش عمر تجهیزات و کاهش هزینههای عملیاتی در چیلرها میشود.
4. معیارهای فنی انتخاب تاچ پنل مناسب برای چیلر
انتخاب تاچ پنل صنعتی (HMI) مناسب برای چیلر، نیازمند توجه به پنج معیار فنی کلیدی است:
1. مقاومت محیطی (IP Rating) :انتخاب درجه حفاظت مناسب (معمولاً IP65 به بالا) برای مقاومت در برابرگردوغبار، رطوبت و شوکهای محیطی سالنهای تاسیسات.
2. پروتکلهای ارتباطی :پشتیبانی ازپروتکلهای صنعتی رایج مانند Modbus یا IP برای اتصال بدون مشکل به کنترلر مرکزی چیلر.
3. وضوح و اندازه صفحه (Display) :انتخاب اندازه مناسب (معمولاً ۷ تا ۱۵ اینچ) و وضوح کافی برای نمایش همزمان نمودارها، پارامترها و آمارهای حیاتی چیلر.
4. قابلیتهای نرمافزاری :امکان پیکربندی گرافیکی صفحات، تنظیم آلارمهای چندسطحی، ثبت داده (Data Logging) و ساخت گزارشهای سفارشی.
5. سازگاری و یکپارچهسازی :اطمینان ازسازگاری کامل با نرمافزار کنترل چیلرو امکان یکپارچهسازی با سیستم مدیریت ساختمان (BMS).
انتخاب بر اساس این معیارها،طول عمر، قابلیت اطمینان و کارایی تاچ پنل در محیط عملیاتی چیلر را تضمین میکند.
5. یکپارچهسازی با سیستم کنترل مرکزی (BMS)
یکپارچهسازی تاچ پنل صنعتی (HMI) با سیستم مدیریت ساختمان (BMS)، نقطه اوج هوشمندسازی کنترل چیلر است. این اتصال، امکان مدیریت متمرکز و یکپارچه تمامی تجهیزات تأسیسات را فراهم میکند.
مزایای کلیدی یکپارچهسازی :
- مدیریت واحد :نظارت و کنترل چیلر، هواساز، پمپها و سیستم روشنایی از یک داشبورد مرکزی.
- بهینهسازی انرژی :تحلیل همزمان دادهها برای کاهش همزمان بار سرمایشی و مصرف برق.
- واکنش هوشمند :تنظیم خودکار عملکرد چیلربر اساس دادههای محیطی (دما، رطوبت، حضور نفرات).
- گزارشگیری جامع :تولید گزارشهای یکپارچه از عملکرد کل تأسیسات.
پروتکلهای ارتباطی کلیدی :
- BACnet IP :استاندارد رایج در صنعت ساختمان
- Modbus TCP/IP :پرکاربرد در محیطهای صنعتی
- LONworks :در برخی سیستمهای قدیمیتر
نتیجه :
یکپارچهسازی صحیح، تاچ پنل چیلر را از یک کنترلر مستقل به یک گره ی هوشمند در شبکه ی بزرگ تر BMS تبدیل می کند که منجر به حد اکثر بهره وری و صرفه جویی انرژی می شود.
6. آینده کنترل هوشمند چیلرها
آینده کنترل چیلرها در سه محور اصلی اتصال فراگیر، هوش مصنوعی و خودکارسازی پیشرفته شکل میگیرد.
روندهای کلیدی آینده :
- اینترنت اشیاء صنعتی (IIoT) :اتصال کامل چیلر به پلتفرمهای ابری برای مانیتورینگ جهانی، پیشبینی خرابی و بهینهسازی از راه دور.
- هوش مصنوعی و یادگیری ماشین :استفاده ازالگوریتمهای AI برای تنظیم خودکار پارامترهابر اساس الگوهای مصرف، پیشبینی بار حرارتی و کاهش اتلاف انرژی.
- کنترل خودمختار (Autonomous) :توسعه چیلرهای خودتنظیم که بدون نیاز به دخالت اپراتور، عملکرد بهینه را در شرایط متغیر محیطی حفظ میکنند.
- واقعیت افزوده (AR) در نگهداری :استفاده از AR برای عیبیابی و راهنمایی تعمیرکاران به صورت زنده.
نقش تاچ پنلهای آینده :
تبدیل به دروازه هوشمندبرای دسترسی به تمامی این قابلیتها، با رابطهای کاربری گفتاری، تشخیص چهره و پشتیبانی از دستورات طبیعی.
نتیجه :
هدف نهایی، دستیابی به چیلرهای Zero-Touch است که با حداقل مداخله انسانی، حداکثر راندمان و پایداری را ارائه دهند.

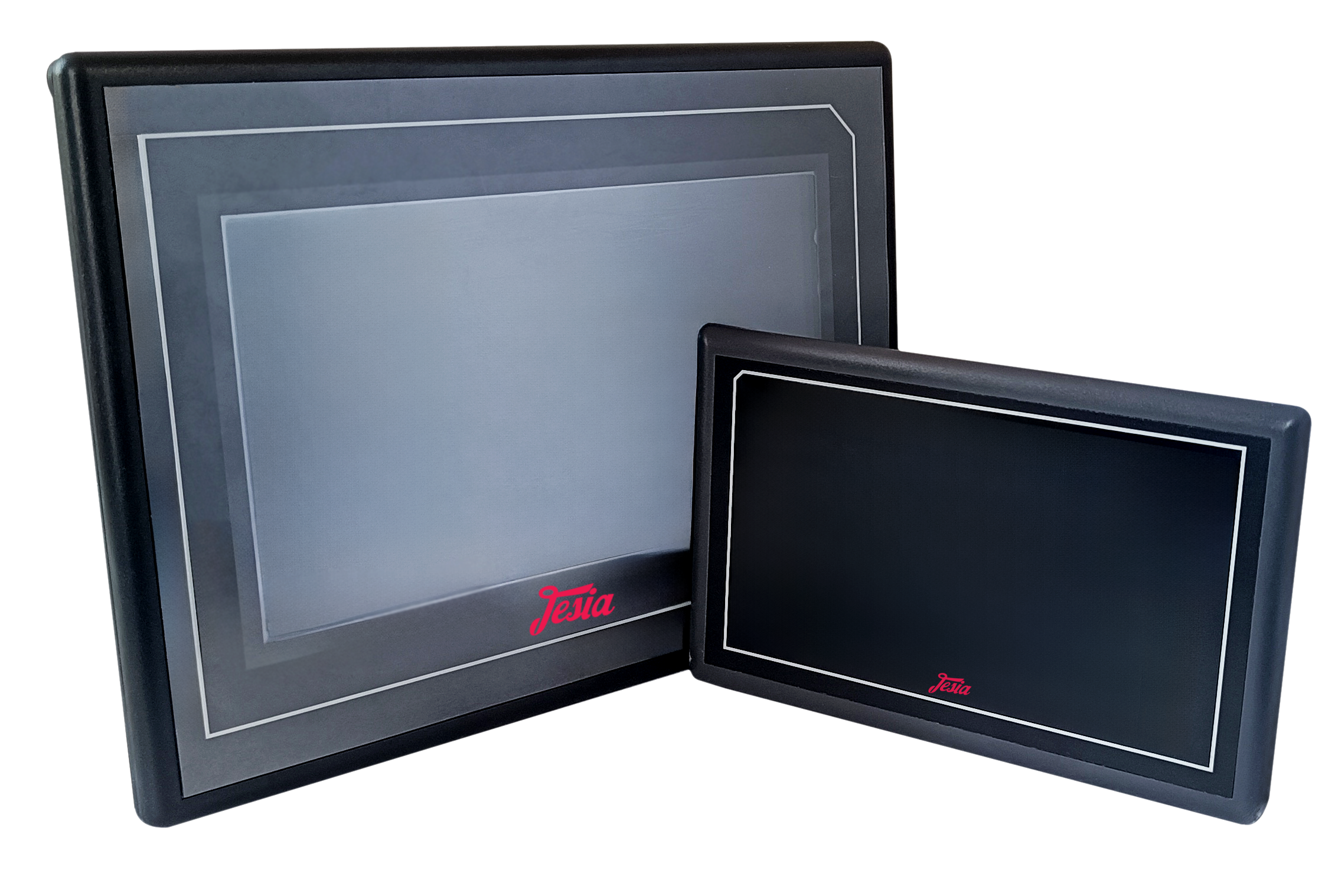

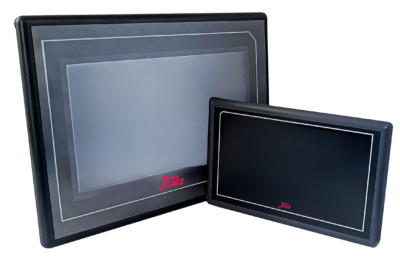

دانش و فناوریای که در این مقاله بررسی کردید، اکنون در محصولات تسیا صنعت به صورت عملی و قابل اجرا درآمده است. ما با طراحی و تولید مانیتورهای لمسی صنعتی (HMI)، بهطور تخصصی برای نیازهای سیستمهای تهویه مطبوع و چیلرها، همراه شما هستیم.اجازه ندهید سیستمهای شما با روشهای قدیمی، منابع و فرصتهای کسبوکارتان را هدر دهند.
